-4.7/5Marquage Tuyauterie : Identification et Sécurité des Réseaux
- Devis en 4h
- Chargé de compte dédié
- Fabriqué en France
Applications
Industrie, énergie, agroalimentaire : chaque réseau a ses contraintes
Du réseau air comprimé en atelier manufacturier aux circuits de nettoyage en agroalimentaire, le marquage de tuyauterie couvre des contextes très différents. En pétrochimie ou en énergie, les fluides à risque imposent des supports renforcés. Dans les collectivités, l'identification des réseaux CVC simplifie l'exploitation et accélère la maintenance.
Un marquage qui tient dans la durée, quelles que soient les conditions
La durabilité d'un marqueur de tuyauterie dépend du procédé et du support choisis. Gravure laser, impression UV ou sérigraphie : chaque technique répond à une contrainte d'exploitation précise, de l'atelier standard à la zone corrosive haute température.
- Résistance aux solvants, huiles et nettoyants agressifs
- Tenue UV et intempéries sur installations extérieures
- Marquage définitif par gravure laser sur inox ou plastique rigide
- Intégration de codes-barres et datamatrix pour la traçabilité
Passez à l'action
Déléguez la fabrication de votre signalétique.
Confiez-nous vos plans ou votre cahier des charges. Notre bureau d'études analyse votre besoin et vous transmet une proposition commerciale sur-mesure sous 4 à 8 heures ouvrées.
Quelle différence entre une étiquette adhésive et une plaque rigide pour le marquage de tuyauterie ?
L'étiquette adhésive convient aux environnements standards : atelier sec, températures modérées, exposition chimique légère. La plaque rigide — plastique ou inox — s'impose dès que la corrosion, les chocs mécaniques ou les températures élevées risquent de dégrader l'adhésif ou l'impression de surface. Le choix dépend directement du fluide transporté et des conditions d'exposition du réseau.
Les couleurs de fond des marqueurs de tuyauterie sont-elles imposées ou simplement recommandées ?
Elles sont imposées par les exigences réglementaires en vigueur pour les fluides dangereux. Vert pour l'eau, bleu pour l'air, jaune pour les gaz inflammables, marron pour les liquides inflammables, violet pour les acides et bases : ce code couleur constitue un langage de sécurité partagé entre tous les intervenants. S'en écarter crée un risque réel d'erreur d'identification lors des interventions, notamment en situation d'urgence.
Peut-on intégrer un code-barres ou un datamatrix sur un marqueur de tuyauterie ?
Oui. L'impression numérique UV permet d'intégrer des codes-barres, datamatrix ou numéros de série directement sur l'étiquette ou la plaque, sans contrainte de conception majeure. Cette option est particulièrement utile dans les secteurs soumis à des exigences de traçabilité, comme l'agroalimentaire, le pharmaceutique ou l'énergie, où chaque tronçon de réseau doit être identifié et documenté.
À quelle fréquence faut-il renouveler le marquage de tuyauterie sur un site industriel ?
Il n'existe pas de fréquence réglementaire fixe, mais le marquage doit rester lisible et en bon état à tout moment. Un contrôle visuel lors des rondes de maintenance permet de détecter les étiquettes décollées, décolorées ou illisibles. En pratique, les campagnes de renouvellement coïncident souvent avec les arrêts techniques, les audits HSE ou les extensions de réseaux.
Comment choisir entre gravure laser et impression UV pour des plaques d'identification de tuyauterie ?
La gravure laser produit un marquage définitif creusé dans la matière — adapté aux environnements très agressifs (acides, solvants, abrasion mécanique) où une impression de surface risque de s'effacer rapidement. L'impression UV offre une reproduction fidèle des couleurs normalisées et des pictogrammes complexes, idéale pour les séries variables ou les contenus riches intégrant texte, pictogrammes et codes de traçabilité.

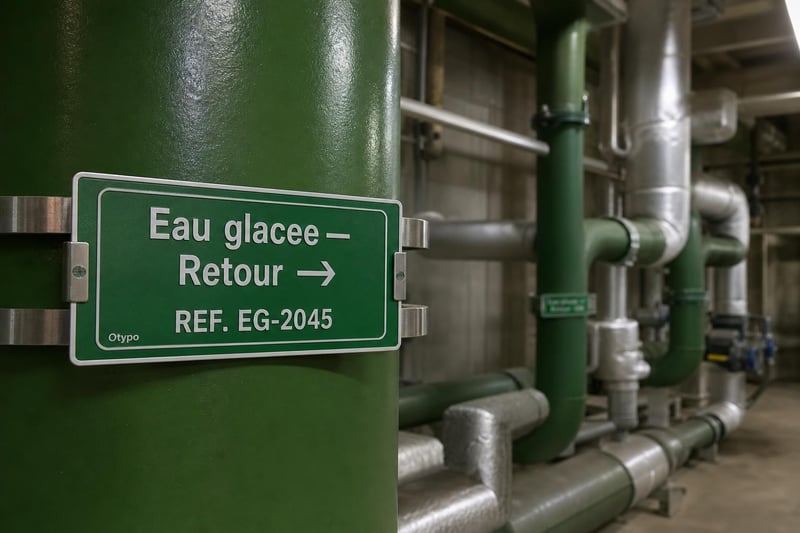

Le marquage de tuyauterie : un outil de sécurité opérationnelle
Identifier le fluide, le sens d'écoulement et le risque en un coup d'œil
Le marquage de tuyauterie industrielle ne se limite pas à une obligation administrative. C'est le premier outil de sécurité d'un réseau : il permet à n'importe quel intervenant — technicien de maintenance, agent extérieur, équipe de secours — de lire l'information essentielle sans hésitation. Nature du fluide, sens de circulation, niveau de danger : ces données doivent être accessibles immédiatement, même en situation d'urgence.
Les informations obligatoires sur un marqueur de tuyauterie

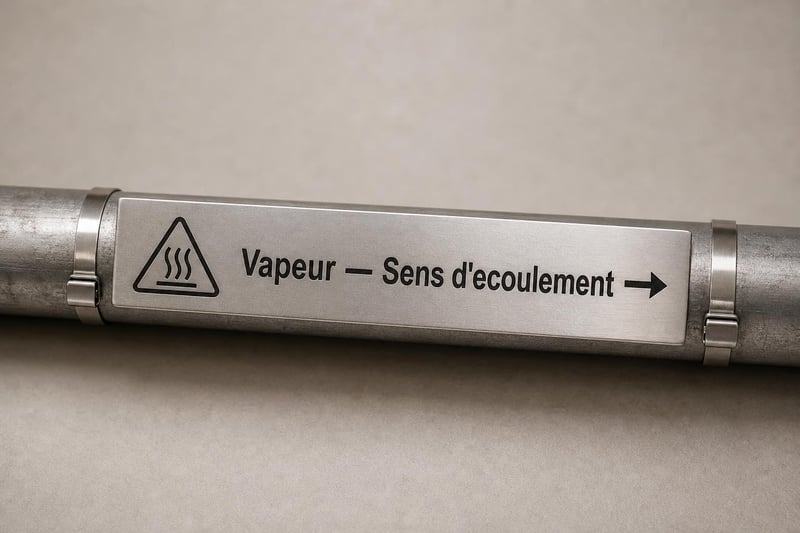

Trois éléments sont incontournables sur tout marqueur conforme : la nature du fluide transporté (nom complet ou abréviation normalisée), la direction d'écoulement matérialisée par une flèche directionnelle, et la couleur de fond réglementaire associée à la famille de fluide. Selon le contexte, des informations complémentaires s'ajoutent : pictogrammes de danger, concentration, pression de service, ou indication de la vanne de coupure la plus proche. Le placement aux points critiques — vannes, changements de direction, traversées de paroi, dérivations — conditionne la valeur réelle du marquage.
Choisir le bon support selon le fluide et l'environnement
De l'étiquette polyester à la plaque inox gravée

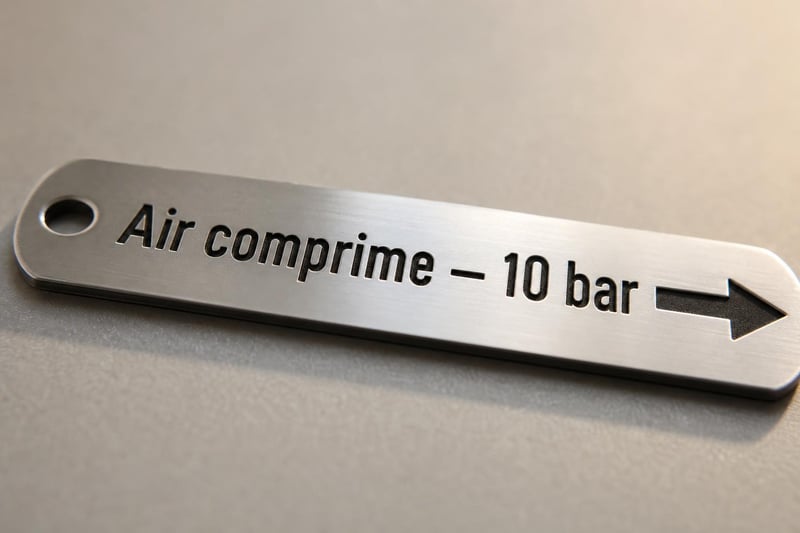

L'étiquette polyester laminée répond aux besoins courants en atelier standard : résistance mécanique correcte, bonne tenue aux produits d'entretien usuels, pose rapide sur tuyauteries propres et sèches. Le vinyle haute performance prend le relais pour les installations extérieures exposées aux UV et aux variations thermiques importantes. La plaque plastique rigide s'impose dans les zones humides ou soumises à des chocs répétés. La plaque inox gravée au laser constitue la solution de référence pour les milieux corrosifs, les hautes températures et les environnements à atmosphère explosive, où l'adhésif ou l'impression de surface ne peut garantir la durée de vie requise.
Le mauvais matériau génère un risque de non-conformité
Un marquage qui se décolle, se décolore ou devient illisible ne répond plus aux exigences réglementaires en vigueur — indépendamment de sa qualité initiale. Le choix du support est donc une décision technique et réglementaire simultanément. Nous constatons régulièrement que les campagnes de remplacement anticipées résultent d'un support sous-dimensionné par rapport aux conditions réelles d'exposition, et non d'une usure normale.
Procédés de fabrication et durabilité en conditions industrielles
Sérigraphie, impression UV, gravure laser, fraisage CNC

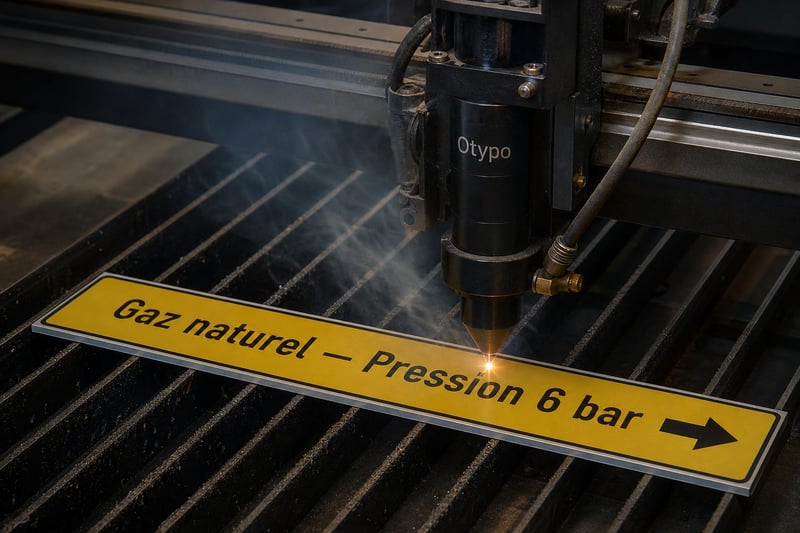

La sérigraphie convient aux grandes séries avec des encres formulées pour résister aux agressions chimiques et aux nettoyages fréquents. L'impression numérique UV offre une fidélité chromatique optimale pour reproduire les couleurs normalisées et intégrer des contenus variables — numéros de série, codes-barres, datamatrix — sans contrainte de tirage minimum. La gravure laser produit un marquage définitif creusé dans la matière, ineffaçable même après des années d'exposition à des solvants ou des acides légers. Le fraisage CNC complète l'offre pour les plaques métalliques épaisses destinées à une identification permanente sur des équipements lourds.
Le procédé conditionne la durée de vie réelle du marquage
Après avoir accompagné des centaines de responsables maintenance et chargés HSE dans le choix de leurs solutions de marquage, nous observons que la durabilité terrain dépend autant du procédé que du matériau. Une impression UV sur polyester laminé résiste plusieurs années en atelier propre ; la même impression sans pelliculage sur un tuyau exposé à des projections d'huile sera illisible en quelques mois. La cohérence entre le procédé, le support et les conditions d'exploitation est la condition d'un marquage canalisation fiable sur la durée.
Maintenance et renouvellement : bonnes pratiques terrain
Anticiper l'usure pour maintenir la conformité
Les principaux facteurs d'usure d'un marquage de tuyauterie sont l'exposition aux UV, les nettoyages haute pression, l'abrasion mécanique et la condensation cyclique. Un contrôle visuel intégré aux rondes de maintenance permet de détecter les étiquettes décollées ou décolorées avant qu'elles ne constituent une non-conformité. Les bonnes pratiques du secteur recommandent de commander un lot de rechange lors de la commande initiale : cela garantit la cohérence des couleurs normalisées et des contenus sur l'ensemble du réseau, même plusieurs années après la première installation.
Marquage de tuyauterie sur mesure : formats, contenus, séries
Adapter chaque marqueur au diamètre, au fluide et à la nomenclature interne
Le sur-mesure apporte une valeur concrète dans le repérage tuyauterie : formats adaptés au diamètre réel du tuyau, contenus personnalisés intégrant le nom du fluide spécifique à l'installation, la numérotation interne ou les codes de zone, et possibilité de produire des séries mixtes couvrant l'ensemble d'un réseau hétérogène en une seule commande. Pour les réseaux soumis à des exigences de traçabilité — agroalimentaire, pharmaceutique, énergie — l'intégration de codes-barres ou de datamatrix sur chaque plaque identification tuyauterie permet de relier le marquage physique au système de gestion de maintenance assistée par ordinateur.
Otypo maîtrise l'ensemble de la chaîne de production, du choix du matériau adapté au fluide et à l'environnement jusqu'à la fabrication sur mesure par gravure laser, impression UV ou sérigraphie. Cette maîtrise permet de produire le bon marquage pour le bon contexte — sans compromis sur la lisibilité, la durabilité ou la conformité réglementaire.
